Bedrahtete Bauteile aus Backnang
THT- und Mischbestückung
Bedrahtete Bauteile, maschinell oder von Hand bestückt und gelötet mit Welle, selektiv unter Stickstoff oder von Hand. Allein oder zusammen mit SMD auf einer Baugruppe.
- Wellenlöten
- Selektiv unter Stickstoff
- Handlöten bis ESA-ECSS
- Ab Stückzahl 1
THT-Bestückung, wo sie gebraucht wird
THT steht für Through-Hole Technology: Die Anschlussdrähte der Bauteile werden durch Bohrungen der Leiterplatte gesteckt und auf der Rückseite verlötet. Das hält mechanische Belastungen und hohe Ströme aus und ist deshalb bei Steckern, Leistungshalbleitern, Transformatoren und großen Kondensatoren bis heute erste Wahl, etwa in Steuerungen, Ladetechnik und Leistungselektronik.
Wir bestücken bedrahtete Bauteile maschinell oder manuell, je nachdem, was Ihr Produkt und Ihre Stückzahl verlangen. Auch Flachbaugruppen, Sonderformen und Press-Fit-Stecker gehören dazu.
Die THT-Bestückung bieten wir als Einzelleistung an oder eingebettet in Ihr Gesamtprojekt, von der Beschaffung bis zur Endmontage im Gehäuse.
Das passende Lötverfahren
Welches Verfahren passt, hängt von Bauteilen, Stückzahl und Anforderungen ab. Wir beraten Sie dazu schon beim Design-Check, bevor das erste Muster entsteht.
-
Wellenlöten
Für Baugruppen mit vielen bedrahteten Bauteilen: Die Welle lötet alle Lötstellen einer Seite in einem Durchgang, nach den Anforderungen der IPC-A-610.
-
Selektivlöten
Unter Stickstoff, mit überwachtem Flussmittelauftrag. Ideal für Mischbestückung, weil die SMD-Bauteile daneben nicht noch einmal erhitzt werden.
-
Handlöten
Für Muster, Sonderbauteile und Nacharbeit, unter dem Mikroskop und bis zur ESA-ECSS-Norm der Raumfahrt. Auch Bauteile, die keine Maschine greifen kann.

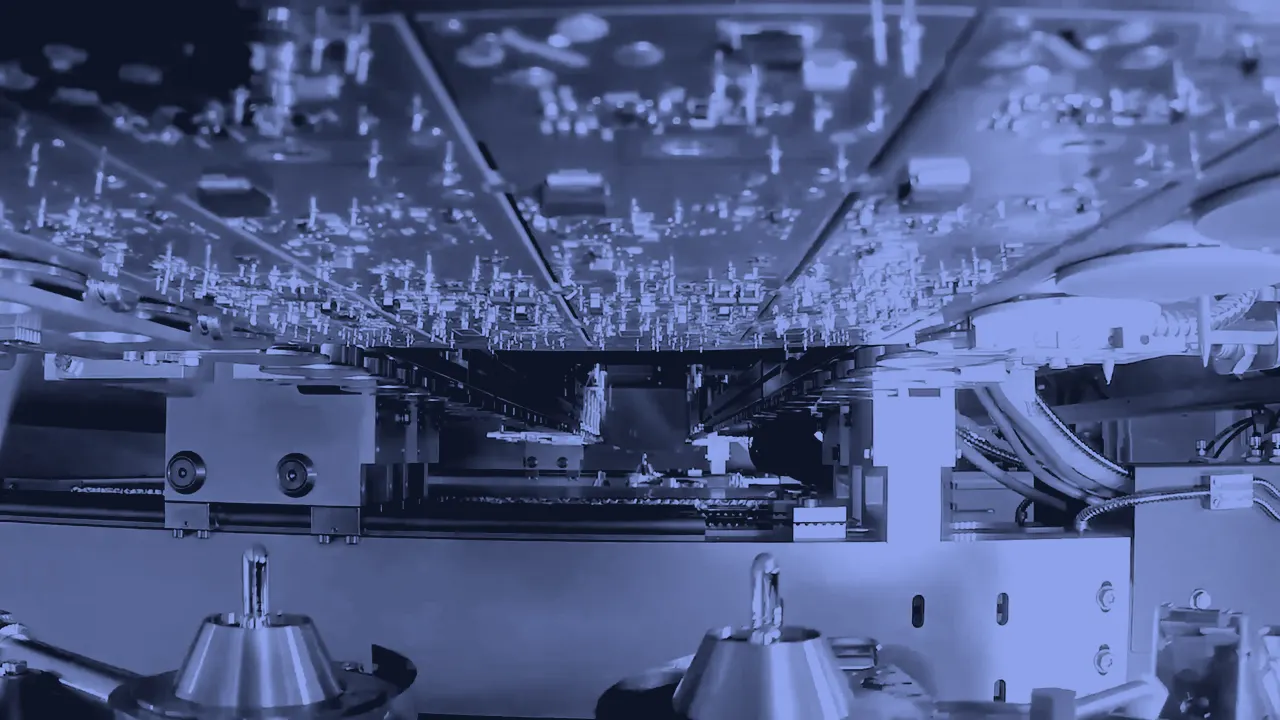

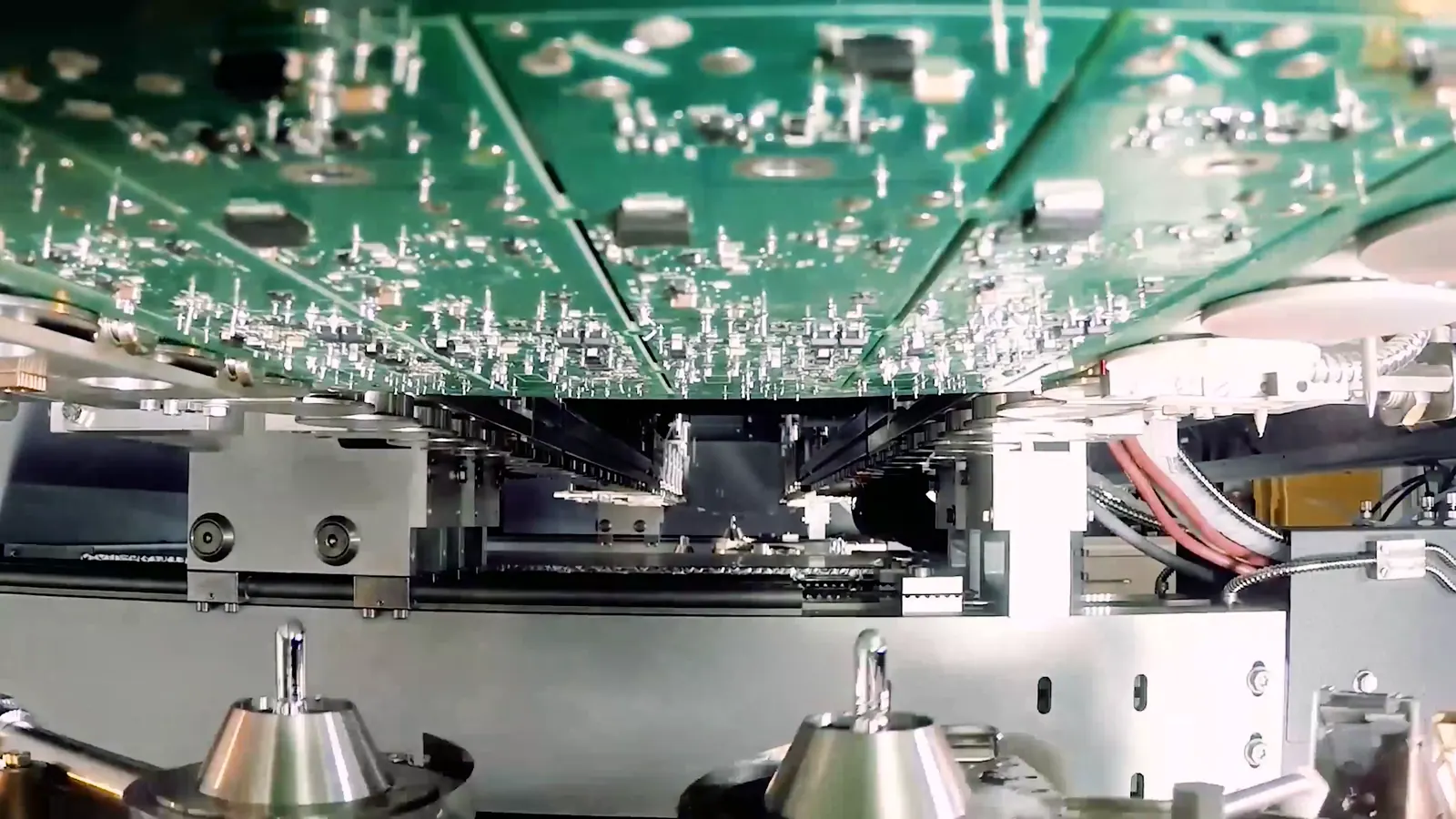

Selektivlöten unter Stickstoff
Beim Selektivlöten fahren kleine Lötdüsen gezielt die Lötstellen der bedrahteten Bauteile an. Die SMD-Bauteile auf derselben Baugruppe bleiben unberührt.
Der Stickstoff verhindert Oxidation, so entstehen saubere, gleichmäßige Lötstellen, auch bei eng bestückten Baugruppen. Mit variablen Löttiegeln passen wir die Düsen an Ihre Bauteile an.
- Lötatmosphäre aus Stickstoff
- Überwachter Flussmittelauftrag
- Variable Löttiegel

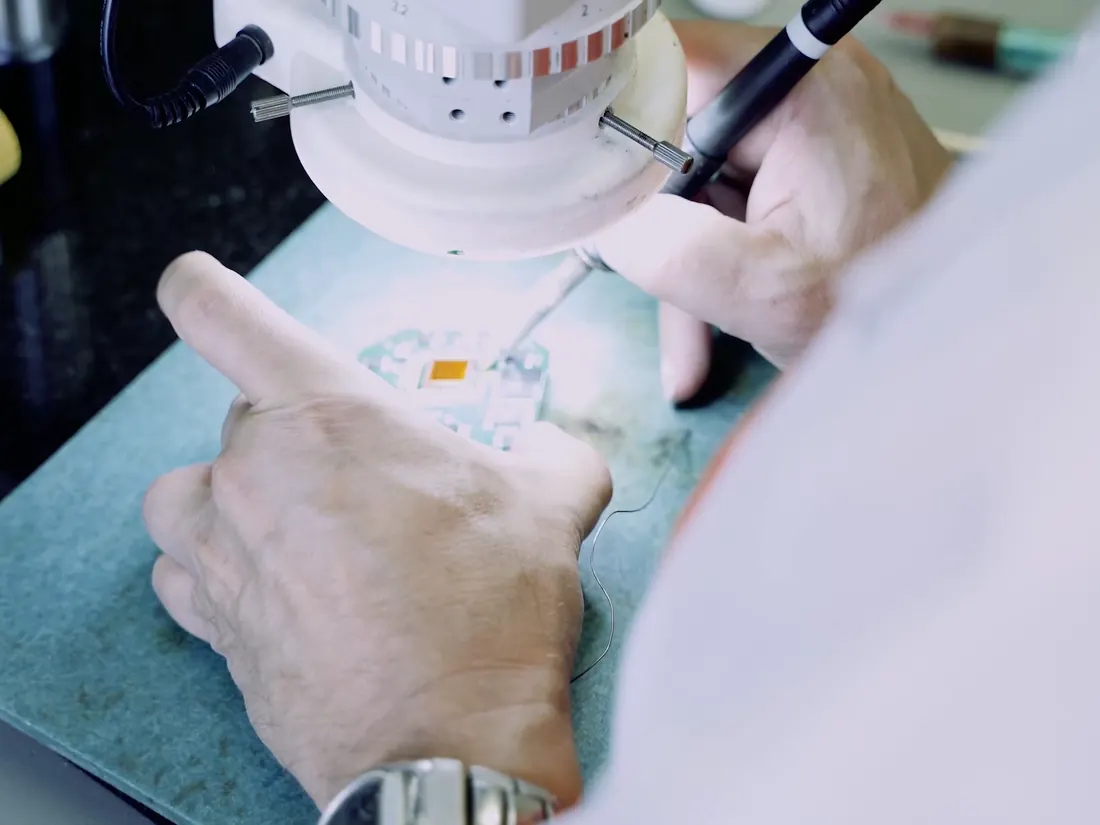

Von Hand gelötet, wo es darauf ankommt
Muster, Sonderbauteile und besonders empfindliche Baugruppen löten wir von Hand, unter dem Mikroskop und bis zur ESA-ECSS-Norm der Raumfahrt.
Dieselben Arbeitsplätze nutzen wir für Nacharbeit und Rework. Nach dem Löten schützen wir Baugruppen auf Wunsch mit Schutzlack oder Verguss, etwa für raue Umgebungen in Industrie und Bahntechnik.
Mischbestückung in einem Ablauf
Die meisten Baugruppen verbinden SMD und THT. Wir setzen und löten zuerst die SMD-Bauteile, danach die bedrahteten Bauteile, alles mit einem Ansprechpartner und ohne Umweg über einen zweiten Dienstleister.
Wenn Sie THT lieber selbst übernehmen, bestücken wir nur die SMD-Seite. Genauso bekommen Sie die THT-Bestückung bei uns als Einzelleistung.
Die Beschaffung übernehmen wir auf Wunsch komplett: Leiterplatten, SMD- und bedrahtete Bauteile kommen aus einer Hand, mit Lagerhaltung und Fertigung nach Ihren Abrufterminen.
- SMD und THT auf einer Baugruppe
- Maschinell oder manuell bestückt
- Rückverfolgbar bis auf Bauteilebene
THT oder SMD?
| Merkmal | THT-Bestückung | SMD-Bestückung |
|---|---|---|
| Bauteile | Bedrahtet, durch Bohrungen gesteckt | Oberflächenmontiert, ab Bauform 0201 |
| Lötverfahren | Welle, selektiv, von Hand | Reflow, Dampfphase, von Hand |
| Typische Anwendung | Stecker, Leistungsbauteile, mechanisch belastete Bauteile | Hohe Packungsdichte, kleine Baugruppen |
| Prüfung | Sichtprüfung, ICT, Funktionstest | AOI, ICT, Flying Probe |
Oberflächenmontierte Bauteile von der Bauform 0201 bis zu Großkomponenten bestücken wir auf 4 Linien. Mehr zur SMD-Bestückung
Geprüft und dokumentiert
Jede THT-Lötstelle wird nach IPC-A-610G Klasse 2 beurteilt, auf Anforderung auch nach höheren, kundenspezifischen Regularien. Danach folgen In-Circuit-Test, Funktions- oder Hochspannungstest, so wie es Ihr Prüfkonzept vorsieht. Bei Bedarf prüfen wir zusätzlich per Boundary Scan oder Burn-In.
Alle Fertigungsschritte sind nach ISO 9001:2015 dokumentiert. Auf Wunsch erhalten Sie Prüfberichte, Seriennummern-Tracking und Fertigungsprotokolle, rückverfolgbar bis auf das einzelne Bauteil. Mehr zu Qualität und Prüfverfahren
Aus der Praxis: vom Muster zum Gerät
Bei Steuermodulen für Ladepunkte kommen SMD- und THT-Bauteile auf einer Baugruppe zusammen. Wir fertigen dort von der Musterproduktion über die Mischbestückung bis zur Endmontage im Gehäuse und Endprüfung, heute in Klein- und Mittelserien.
Fragen zur THT-Bestückung
Was bedeutet THT?
Through-Hole Technology: Bauteile mit Anschlussdrähten werden durch Bohrungen der Leiterplatte gesteckt und verlötet, im Gegensatz zu SMD-Bauteilen, die auf der Oberfläche sitzen. Viele Baugruppen kombinieren beides.
Welche Lötverfahren nutzen Sie für THT?
Wellenlöten, Selektivlöten unter Stickstoff und Handlöten bis zur ESA-ECSS-Norm der Raumfahrt.
Kann ich nur die THT-Bestückung beauftragen?
Ja. Wir bestücken THT als Einzelleistung oder eingebettet in Ihr Gesamtprojekt.
Bestücken Sie auch kleine Stückzahlen von Hand?
Ja, ab Stückzahl 1. Ob maschinell oder manuell bestückt wird, richten wir nach Ihrem Produkt und der Stückzahl.
Kann ich bedrahtete Bauteile durch SMD ersetzen?
Oft ja, das spart Arbeitsschritte. Ob sich eine SMD-Alternative lohnt, prüfen wir gern im Design-Check vor dem ersten Muster, zusammen mit Bauteilwahl und Prüfbarkeit.
Weitere Leistungen
THT-Bestückung anfragen
Senden Sie uns Stückliste und Bestückungsdaten oder rufen Sie uns direkt an. Ihr fester Ansprechpartner meldet sich innerhalb von 24 Stunden.
